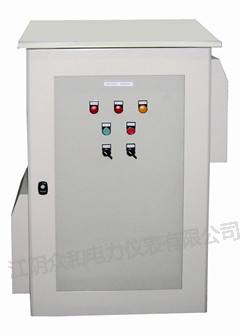

低壓變頻柜
簡介：
廣泛應用于火力發電、石油石化、礦業、冶金、水泥建材、市政工程等現場低壓電機設備進行變頻調速控制。
主要功能：
■ 就地/遠程控制功能
在就地狀態下，可按下柜內的啟停按鈕對變頻器進行啟停操作；遠程狀態下，通過DCS啟停命令對變頻器進行啟停操作。
■ 高/低轉速控制功能
根據需方的技術要求，可對現場電機設備實現設定高/低轉速變頻控制。
■ 主/備變頻抑制連動功能
當現場被控電機設備在運行時且受主、備變頻器的一臺控制時，是不會再啟動另一臺未運行的變頻器，實現了抑制功能。
■ 信號聯絡功能
低壓變頻柜可向DCS系統輸出就地/遠程、高/低速、控制回路失電、運行、故障狀態等開關量接點，并接受DCS發出的啟動/停止信號與現場的另一變頻器的起動抑制開關量接點信號。向DCS系統輸出電機電流4-20mA模擬量信號。
技術指標：
●供電電源：~380V±10％、50Hz±5％ 三相四線制
●功 率：現場電機功率匹配
●工作時制：連續
●傳輸信號：模擬量（4-20mA） 開關量（AC220V/3A，DC24V/5A）
●報警方式：LED燈光顯示 開關量接點輸出
●使用環境：0--40℃ 相對濕度≤85％ 無腐蝕性,無強磁場,無劇烈震動
●防護等級：IP44、IP55
執行標準:
GB1497－85《低壓電器基本標準》
GB50171－92《電氣裝置安裝工程盤、柜及二次回路接線施工及驗收規范》
86D563《接地裝置安裝》
|
